Źákovská souprava Kmity a vlnění

Pomocí této soupravy je možné vysvětlit žákům ekologický ohřev vody pomocí slunečního kolektoru a výměníku a demonstrovat model solárního systému na ohřev vody.

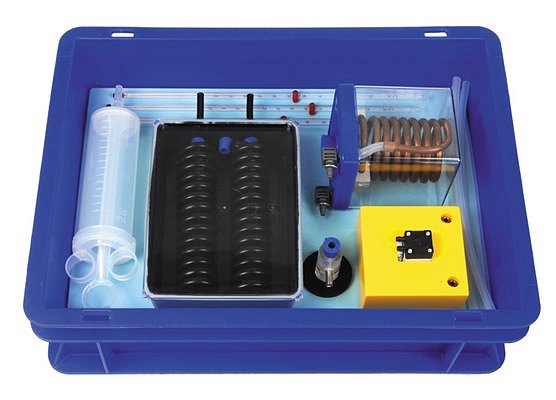

Obsah soupravy

Počet Kód     Název

1 P2750-1S Sluneční kolektor,

plochý kolektor na přeměnu energie záření na tepelnou energii; přibližně 220 cm dlouhá měděná spirála z měděné trubičky v kolektorové komoře; nabarvená na černo, odnímatelný průhledný kryt, otvor se silikonovou zátkou na měření teploty uvnitř, trubička Da= 6 mm, rozměry : 172 x 127 x 50 mm

1 P2750-1W Výměník tepla

k přenosu energie z primárního na sekundární vodní oběh; asi 120 cm dlouhá měděná spirála v průhledné plastické nádobě, odnímatelné víko se silikonovou zátkou pro vložení teploměru, trubička průměr Da= 6 mm, objem nádoby : cca. 400ml, rozměry : 80 x 80 x 100 mm

1 P2751-1T Komora pro měření teploty

pro měření teploty ve vodním oběhu, silikonová zátka pro vložení teploměru.

1 P2750-1T Cirkulační membránové čerpadlo,

samonasávací - velmi tiché - minimální spotřeba elektrického proudu - minimální rozměry - malé pouzdro - bez vibrací napájecí napětí : 2 ... 12 VDC, max. proud : 20 ... 150 mA, průtok : 150 ml/min výtlak : 6.0 m (vody), max. sací výška : - 3.0 m (vody) 2 náustky, průměr = 4, 8 mm zabudované v plastovém pouzdru, magnetické : 84 x 84 x 40 mm

3 P2220-1A Teploměr se stupnicí

-10... +110 °C, dělení 1°C, naplněný alkoholem 4 C7445-3ST Silikonová hadice, průměr = 3/6 mm, délka = 24 cm 1 C6100-2A Stříkačka 120 ml, plast

Uložení

1 P7906-5W Plastová vložka Ohřev vody

1 P7806-1K Úložný box II, malý, s krytem
